拉伸试验是可靠性测试其中的一项试验项目，将样品或材料的两端用夹具固定好，施加轴方向的拉伸荷重，直到遭破坏时的应力与扭曲的计算方法即为拉伸试验。拉伸试验一般测试的材料为塑料，那么新手在测试时如何保证塑料拉伸试验的准确性呢?

　　1. 试验环境对塑料拉伸试验的影响

　　GB/T8804中规定，实验室环境温度为(23±2)℃，相对湿度为(50±10)%。

　　热塑性塑料的拉伸性能测试受温度的影响比较大，往往温度偏高，拉伸强度偏低，伸长率偏大，反之则相反。伴随着温度的逐渐上升，热塑性塑料的拉伸性能也将逐渐由硬脆向粘强转变，拉伸强度和拉伸弹性模量随之变小，而断裂伸长率将同步变大。

　　实验相对湿度一般对吸水率比较大的塑料影响较大。一部分塑料吸水率增大以后，水分子在塑料中起到了偶联剂和增韧剂的作用，从而影响该塑料的刚性和韧性。通过以上实践可见，塑料的拉伸性能测试必须在恒温恒湿条件下进行。

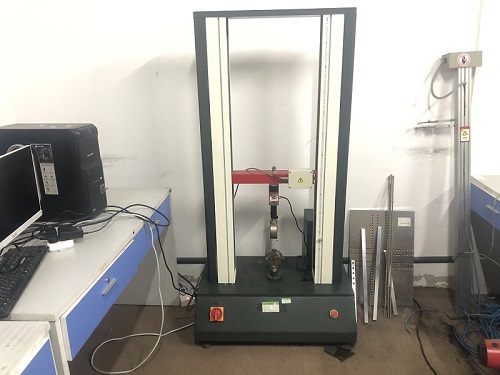

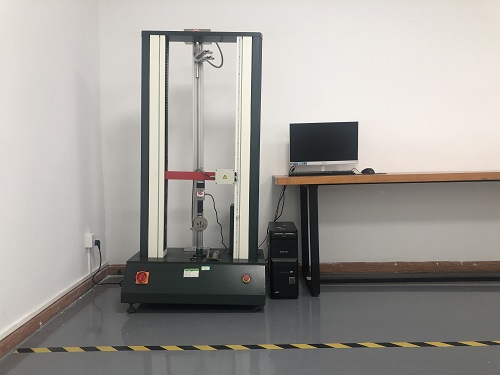

　　2. 材料试验机对塑料拉伸试验的影响

　　材料试验机(又称拉力机)的测力传感器精度、速度控制精度、夹具同轴度和数据采集频率等是材料试验机影响拉伸试验数据的主要因素。测力传感器是材料试验机的核心部件，它的精度直接影响到试验数据和偏差大小。拉伸速度要求平稳均匀，速度偏高或偏低都会影响拉伸结果。试验机的同轴度不好，拉伸位移偏大，拉伸强度有时将受到影响，结果偏小。试验数据采集的频率也要适中，否则将影响到试验数据，峰值偏小。

　　3. 试样的制备与处理对塑料拉伸试验的影响

　　在做各种塑料试验时，都要按标准制成样 (依据GB/T8804与受试材料有关的部分制样)。制样方式有两种：一是用原材料制样，另一种是从制品上直接取样。

　　用原材料制成试样有几种方法，包括模压型、注塑成型、压延成型或吹膜成型等，每种制样过程都应符合相关的标准。但不同方法制样的试验数据不具备可比性。

　　同一种制样方法，要求工艺参数(如模具结构、成型温度、成型压力、冷却速度等)和工艺过程也要相同，否则塑料的成型过程中的微观结构如结晶度、分子取向等将有较大变化，直接影响试验数据。

　　4. 检测操作过程对塑料拉伸试验的影响

　　因为塑料属于粘弹性材料，它的力松弛过程与变形速度紧密相关。应力松弛需要一个时间过程，当低速拉伸时，分子链来得及位移、重排，塑料呈现韧性行为，表现为拉伸强度减小，断裂伸长率增大;高速拉伸时，分子链段的运动跟不上外力作用的速度，塑料呈现脆性行为，表现为拉伸强度增大，断裂伸长率减小。只有拉伸速度相同时，试验数据才具有可比性。对不熟悉的材料，正式测试之前要进行预测，以预知合适的负荷和速度等，为正式测试做好准备。

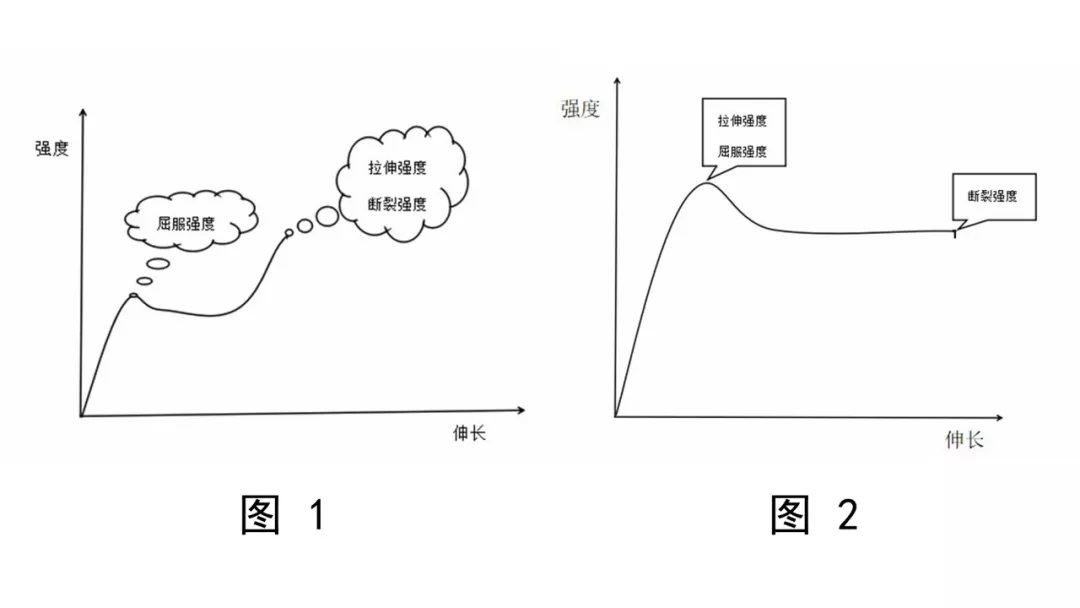

　　图1 这种材料出现屈服并经过屈服过度后，强度再次增强直至断裂，因此拉伸强度和断裂强度出现在同一点，与强度对应的横坐标值为伸长率数值，屈服强度点所对应的横坐标数值为屈服伸长率数值。

　　图2 这种材料出现屈服并经过屈服过度后，强度不再增强(保持一固定强度或进一步降低)直至断裂，此种情况拉伸强度和断裂强度不再是同一点，此过程拉伸强度与屈服强度出现在同一点，这一点对应横坐标的数值为拉伸伸长率和屈服伸长率的数值，这时断裂强度数值小于拉伸强度和屈服强度数值，该点对应的横坐标数值为断裂伸长率数值。

　　5. 数据处理对塑料拉伸试验的影响

　　数据处理是整个试验过程的一个重要环节，因此与试验结果的精确程度有着密切的关系。现在的材料试验机多数由计算机控制，数据处理已程序化，但是有些数据还是依靠人为测试和计算。如试样尺寸、位移变化、伸长率计算等。数据的处理采取四舍五入的原则，要以测量误差为依据，将测试得到的或计算得到的数据截取成所需要的位数，对舍去的位数按四舍五入处理(或省略掉)。

　　6. 人员操作对塑料拉伸试验的影响

　　人为因素涉及到取样、制样过程，试样的处理，试验过程，数据处理等。进行对比试验，最好同一个人员操作，以保证得出正确的结论。适当进行重复实验，取测试结果平均值以提高数据准确性。

　　五、总结

　　测试样品、检测设备、测试流程、数据分析等多个因素都会影响到塑料拉伸试验的准确性，因此测试过程中人员必须按照相关规定标准进行测试，才能够保证数据结果的准确性。
