4.2.2.1 门护板分区图

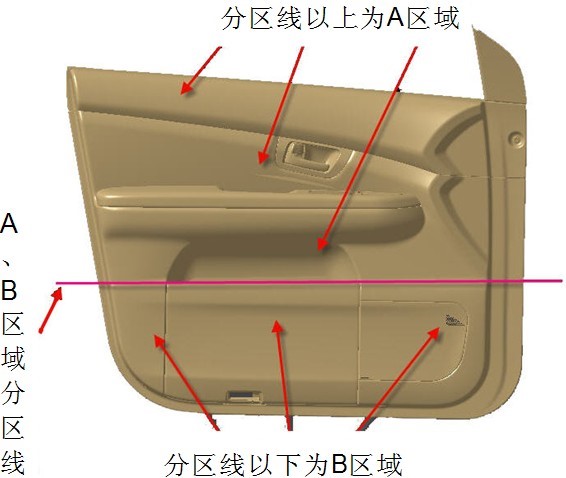

图 4 侧门护板区域划分图
4.2.2.2后背门分区图

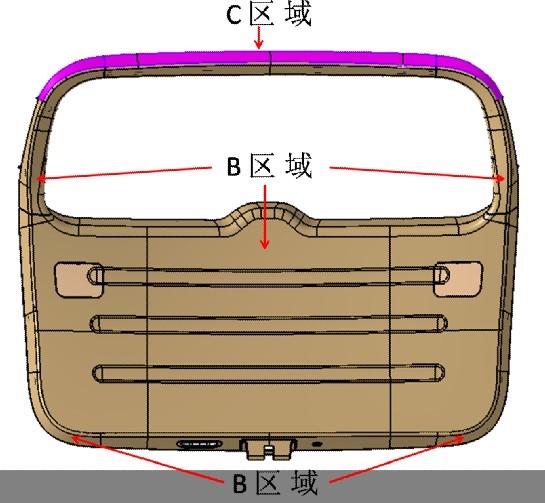

图 5 背门区域划分图边界线定义
4.2.2.3 边界线定义
a) 前后门分区线为文件袋的最高边线，分区线定义可离文件袋最高边线上下相差 50mm;
b) 整个后背门无 A 区域，后背门可见区域为 B 区域，侧面(后背门边线圆角线以外的面)为 C 区域。
4.2.3 前保险杠
4.2.3.1 分区图
图 6 前保区域划分图
4.2.3.2 前保险边界线定义
a) 保险杠与前大灯以及前格栅配合的翻边区域和大面的分区线为边线 1，翻边区域为 B 区域;
b) 保险杠雾灯翻边区域和大面的分区线为边线 2，翻边区域为 B 区域;
c) 保险杠大面与底部裙边区域的分区线为边线 3，裙边区域为 B 区域;
d) 前牌照框特征区域为 B 区域;
e) 除上述区域外，大面区域为 A 区域，其他装配后非可见区域为 C 区域。
4.2.4 后保险杠
4.2.4.1 分区图

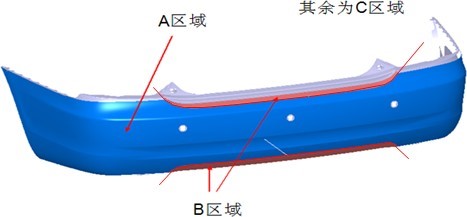

图 7 后保区域划分图
4.2.4.2 后保险杠边界线定义
a)保险杠后部中央翻边区域以及裙边区域为 B 区域; b)除上述区域外，大面区域为 A 区域，其他装配后非可见区域为 C 区域。
4.2.5 前格栅
4.2.5.1 分区图

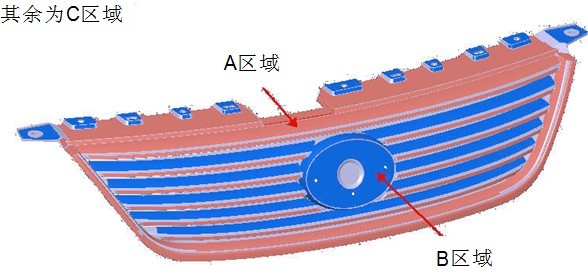

图 8 前格栅区域划分图
4.2.5.2 前格栅边界线定义
a) 前格栅安装面区域、辐条的翻边区域为 B 区域;
b) 装配后非可见区域为 C 区域;
c) 除上述区域以外的为 A 区域。
4.2.6 通风盖板
4.2.6.1
分区图

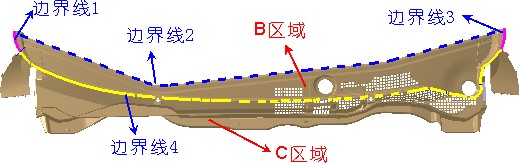

图 9 通风盖板区域划分图
4.2.6.2 边界线定义：
a) 边界线 1 和 3 为通风盖板铰链盖与翼子板之间的交线;
b) 边界 2 为通风盖板总成与玻璃之间的交线; c)边界 4 为发动机罩沿 Z 轴向通风盖板总成的投影线;
d)边界线 1、2、3、4 围成的区域为 B 区域，除此之外正面的区域为 C 区域;背面所有面为 D 区域。
4.2.7 后牌照饰板
4.2.7.1 分区图

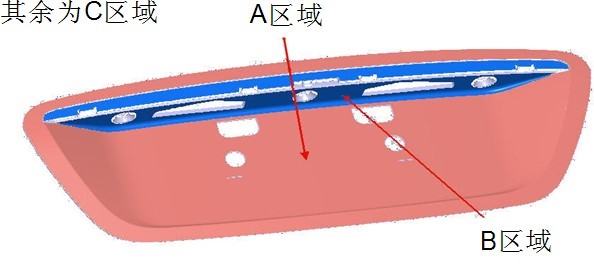

图 10 后牌照饰板区域划分图
4.2.7.2 后牌照饰板边界线定义
a) 后牌照板沿直视方向的大面区域为 A 区域;
b) 安装面区域为 B 区域。
4.2.8 裙板
4.2.8.1 分区图

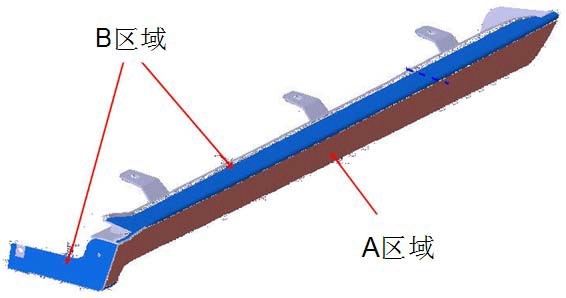

图 11 裙板区域划分图
4.2.8.2 裙板边界线定义
与车身侧围配合的大面区域为 A 区域，其余为 B 区域。
4.2.9 扰流板
4.2.9.1 分区图

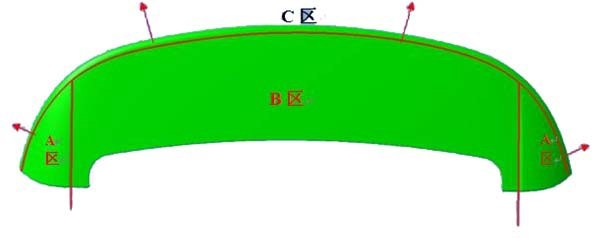

图 12 扰流板区域划分图一
图 13 扰流板区域划分图二
